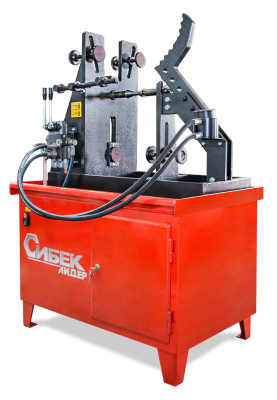

Стенд для правки мотоциклетных дисков Сибек Лидер 380В

Данное оборудование создано с учетом особенностей ремонта мотоциклетных дисков и предназначено для восстановления геометрии таких дисков диаметром до 19 дюймов.

Восстановление и ремонт деформированных легкосплавных мотоциклетных дисков - одна из востребованных услуг среди любителей мототехники. Покупка нового диска – довольно дорогое удовольствие. Поэтому порой просто невозможно купить новый диск, и встает вопрос, как произвести качественный ремонт деформированных колесных дисков мотоцикла. Сегодня такой ремонт возможен с помощью стенда для правки деформированных легкосплавных мотоциклетных дисков «Лидер», особенностью конструкции которого является наличие двух гидроцилиндров.

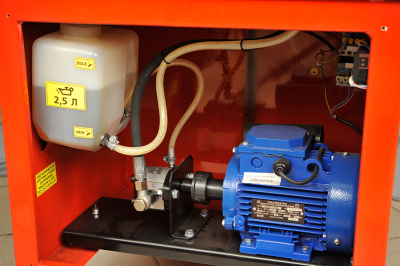

Конструктивно стенд для правки дисков «Лидер» представлен совокупностью агрегатов и узлов, смонтированных в соответствии с функциональными связями на металлическом корпусе, установленном на четыре опоры, обеспечивающих устойчивость стенда в целом. Корпус стенда представляет из себя металлический ящик с защитно-декоративным покрытием, внутри которого размещены гидростанция и инструментальный шкаф. Инструментальный шкаф представляет собой выдвижной ящик, используемый для хранения рихтующих насадок и сменных штоков переносного гидроцилиндра, а также других инструментов, применяемых в повседневной работе. На лицевой стороне кронштейна расположен указатель биения. Указатель биения представляет собой стержень с мерной шкалой и с двумя подвижными указателями для определения размера и места биения.

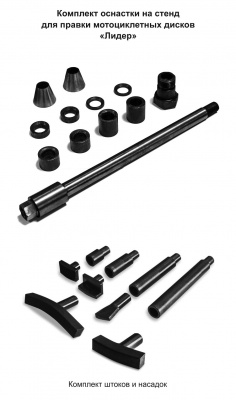

Установка диска на стенд осуществляется на ось, входящей в комплект стенда совместно с коническими (центрирующими) втулками и набором цилиндрических (выравнивающих) втулок. Выравнивание положения диска относительно вертикальной стойки, с целью удобства работы, осуществляется установкой необходимого количества цилиндрических втулок на ось. После выравнивания положения диска ось вворачивается в гайку, закреплённую на стойке и дополнительно крепится хомутом.
Для правки радиального биения диска необходимо выбрать зону правки, зафиксировать диск подвижными винтовыми упорами и в зависимости от типа повреждения произвести соответствующий вид правки мобильным гидроцилиндром. Опорой мобильного гидроцилиндра могут служить: непосредственно нижняя опора, подвижный угловой упор и переустанавливаемый упор на вертикальной стойке.

 Правка торцевого биения посадочных поверхностей дисков («восьмерки») осуществляется при помощи стационарного гидроцилиндра, расположенного на вертикальной стойки стенда.

ХАРАКТЕРИСТИКИ

Размер ремонтируемых дисков, диаметр посадочной полки, дюймов: 10-19
Напряжение питания: 380В
Потребляемая мощность, кВт, не более: 0,75
Рабочее давление в гидросистеме, кгс/кв.см, не менее: 100
Рабочий ход штока рабочего гидроцилиндра, мм: 30
Рабочий ход штока стационарного гидроцилиндра, мм: 72
Максимальное усилие, развиваемое рабочим цилиндром, Н: 27000
Степень защиты оболочки: IPXO
Класс защиты от поражения электрическим током: I
Число оборотов шпинделя, об/мин: 120
Вес нетто,кг: 173
Вес брутто, кг: 206
Габаритные размеры min (ДхШхВ), мм, не более: 620х810х1225
Габаритные размеры max (ДхШхВ), мм, не более: 690х820х1270
Габаритные размеры в упаковке (ДхШхВ), мм, не более: 750х1010х1480
