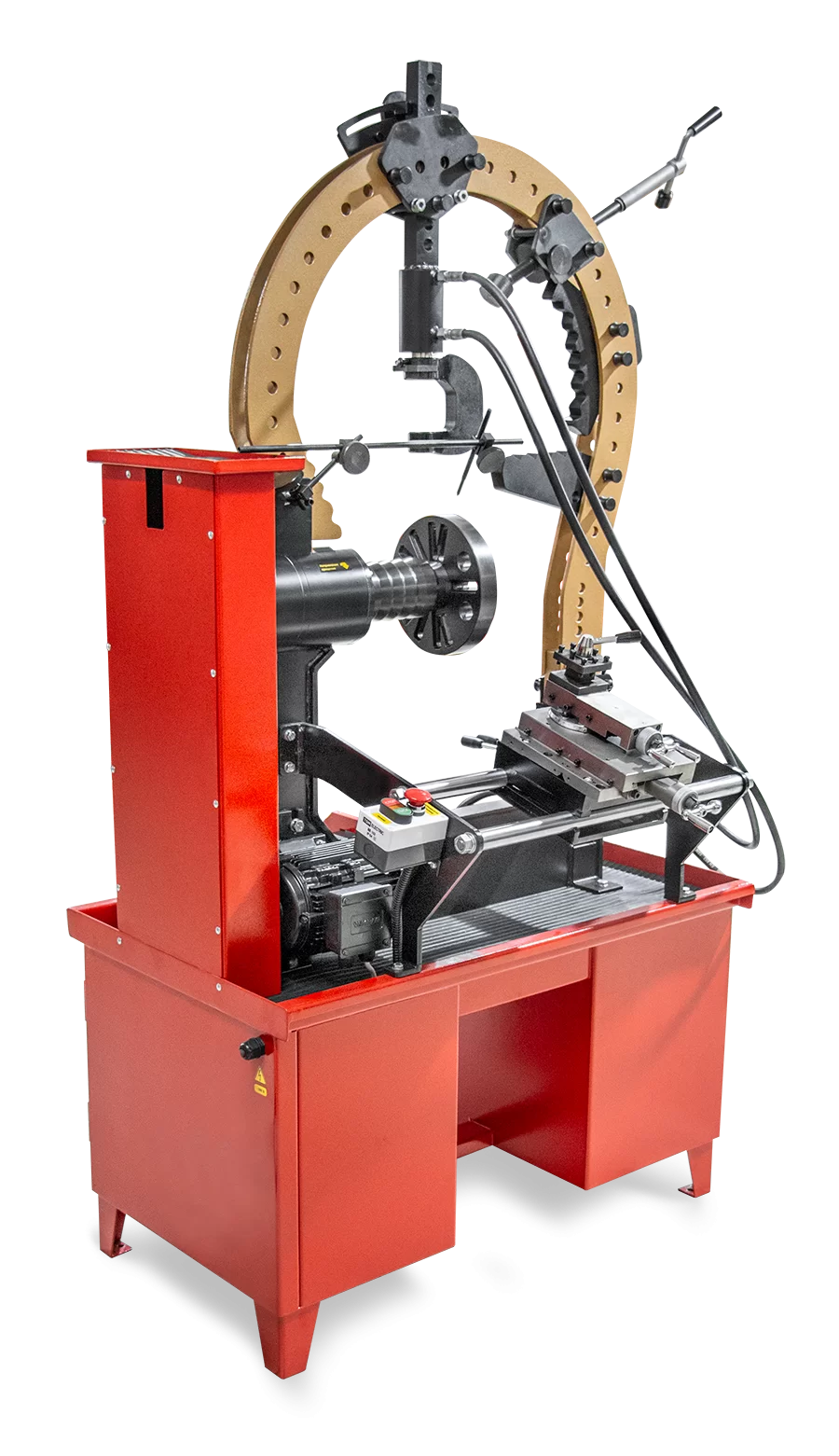

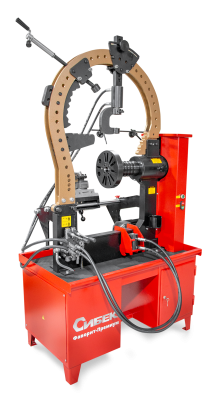

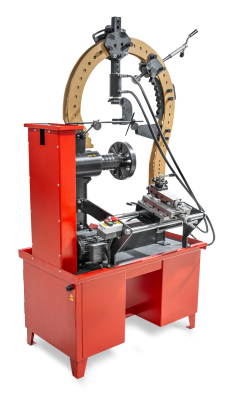

Стенд для правки легкосплавных дисков Сибек Фаворит-Премиум

Стенд для правки дисков «Фаворит-Премиум» предназначен для правки особо сложных повреждений литых и кованых легкосплавных дисков, а также для правки «восьмерки» и спиц дисков от 10 до 26 дюймов включительно (от 22-х дюймов используйте мобильный кронштейн). Рама изготовлена с допустимыми нагрузками до 12 тонн. Вал изготовлен из высоколегированной конструкционной стали с повышенной износостойкостью и прочностью. Стенд оснащен запатентованными специальными болтами для крепления дисков и усиленной планшайбой. Добавлен электрический привод вращения шпинделя, предназначенный для облегчения поиска зоны правки диска, что, безусловно, повышает производительность труда и качество работ.

Обновленный стенд получил специальную конструкцию – мост с навесным оборудованием, устанавливаемый на место классических упоров. При этом на мост устанавливаются свои, специальные упоры, полностью замещающие старые и расширяющие возможности ремонта колесных дисков. Также на мост установлен винтовой упор, необходимый для правки сложных повреждений и повреждений типа «восьмерка», и специальный двухсторонний гидроцилиндр с захватом. Конструкция гидроцилиндра позволяет фиксировать его в любом положении и производить правку диска одной рукой, без удержания гидроцилиндра на весу.

Основные преимущества стенда:

- эргономичность, позволяющая сократить время ремонта и утомляемость оператора;
- множество аксессуаров и регулировок, позволяющих производить сложный ремонт;
- два гидроцилиндра, один из которых может фиксироваться в необходимом положении, позволяя работать «одной рукой», делая работу оператора безопасной;
– большое усилие в зоне правки;
– возможность правки больших дисков, диаметром до 26 дюймов.

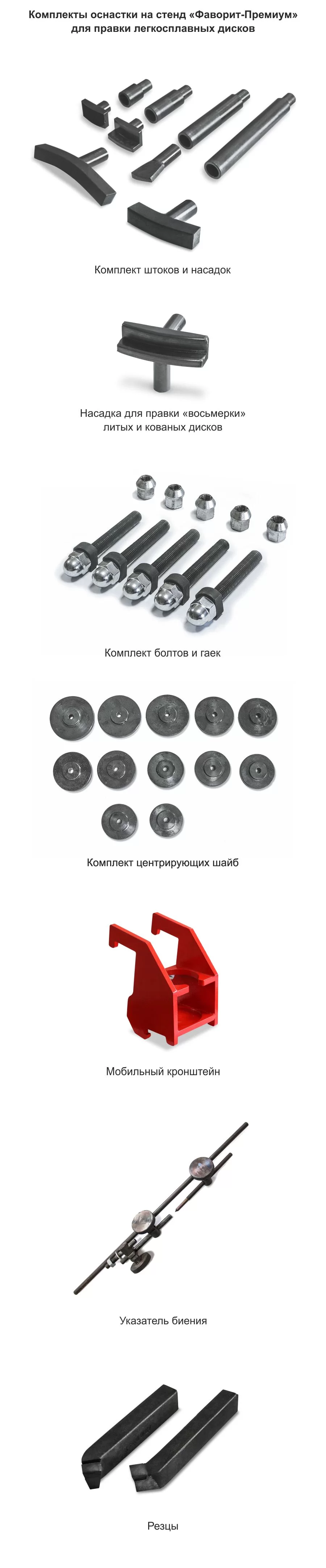

Ремонтируемый диск закрепляется на планшайбе, группа пазов которой позволяет зафиксировать любой диск вышеуказанного размера. Гидравлический привод стенда «Фаворит- Премиум» позволяет достигать максимального усилия в зоне правки до 5000 кг, что, в большинстве случаев, позволяет полностью восстановить геометрию ремонтируемого диска. Комплектуется сменными рихтующими насадками и рабочими штоками. Для хранения набора вспомогательных инструментов в конструкции стенда предусмотрен инструментальный ящик. Управление рабочими гидроцилиндрами осуществляется при помощи гидравлического распределителя со встроенным редукционным клапаном и регулятором давления. Гидроцилиндры приводятся в действие давлением создаваемым масляным насосом. Масляный насос, размещенный внутри корпуса стенда, является основой гидропривода стенда для правки дисков «Фаворит-Премиум». Вращение насоса осуществляет электродвигатель, соединенный с насосом через муфту. На обратной стороне струбцины расположен указатель биения, представляющий собой металлический стержень с острым основанием. Указатель биения служит для четкого определения места ремонта, особенно в заключительной стадии ремонта. Включение вращения шпинделя станка осуществляется нажатием кнопки, расположенной на передней панели. Передача момента от двигателя к шпинделю производится посредством ременной передачи.

«Фаворит-Премиум» имеет две рабочие зоны:

- зона правки - в этой зоне производится основная работа по ремонту повреждений диска.
- зона финишной обработки - токарный модуль, предназначен для устранения мелких дефектов диска, образующихся в процессе основных ремонтных работ.

«Фаворит-Премиум» имеет дополнительные опции:

1. Специальный мост, заменяющий классические упоры. На мост устанавливается: два дополнительных упора, каретка с гидроцилиндром перемещаемая по мосту и винтовой упор.
2. Два гидроцилиндра с двухрычажным гидрораспределителем с возможностью одновременной работы, один из которых можно использовать как гидравлический упор, второй может фиксироваться в любом из доступных положений.
3. Винтовой упор для правки спиц и повреждений типа «восьмерка».

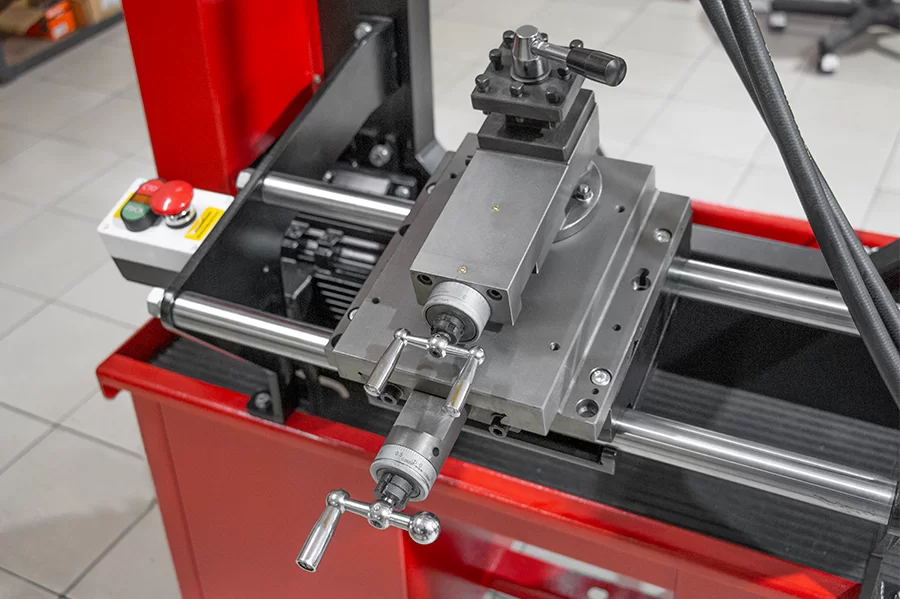

4. Токарный модуль, позволяющий производить точную финишную доводку диска.

ХАРАКТЕРИСТИКИ

Размер ремонтируемых дисков, диаметр посадочной полки, дюймов: 10-26
Напряжение питания: 380В
Потребляемая мощность, кВт, не более: 1,3
Рабочее давление в гидросистеме, кгс/кв.см, не менее: 150
Максимальное выходное давление гидронасоса, кгс/см.кв: 250
Производительность гидронасоса, л/мин: 1,35
Рабочий ход штока гидроцилиндра, мм: 30
Максимальное усилие, развиваемое рабочим цилиндром, Н: 50000
Степень защиты оболочки: IPXO
Класс защиты от поражения электрическим током: I
Число оборотов шпинделя, об/мин: 120
Наличие привода вала шпинделя: есть
Наличие токарного суппорта: есть
Вес нетто,кг: 332
Вес брутто, кг: 377
Габаритные размеры min (ДхШхВ), мм, не более: 745х1030х1880
Габаритные размеры max (ДхШхВ), мм, не более: 935х1195х1990
Габаритные размеры в упаковке (ДхШхВ), мм, не более: 850х1210х1555
