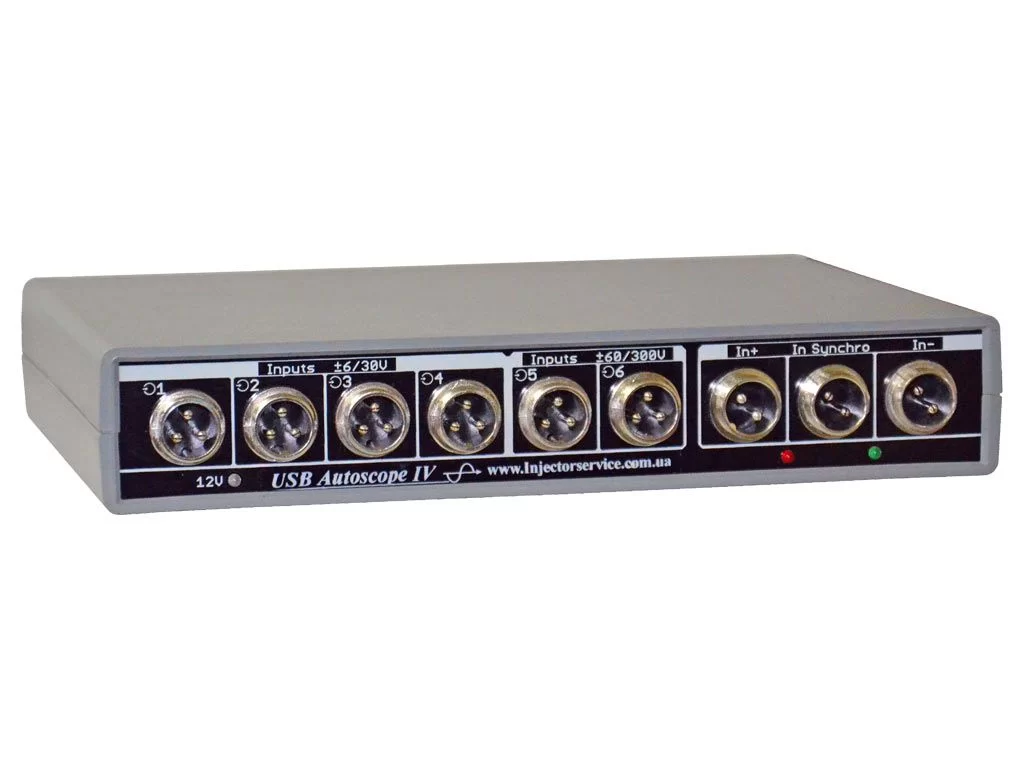

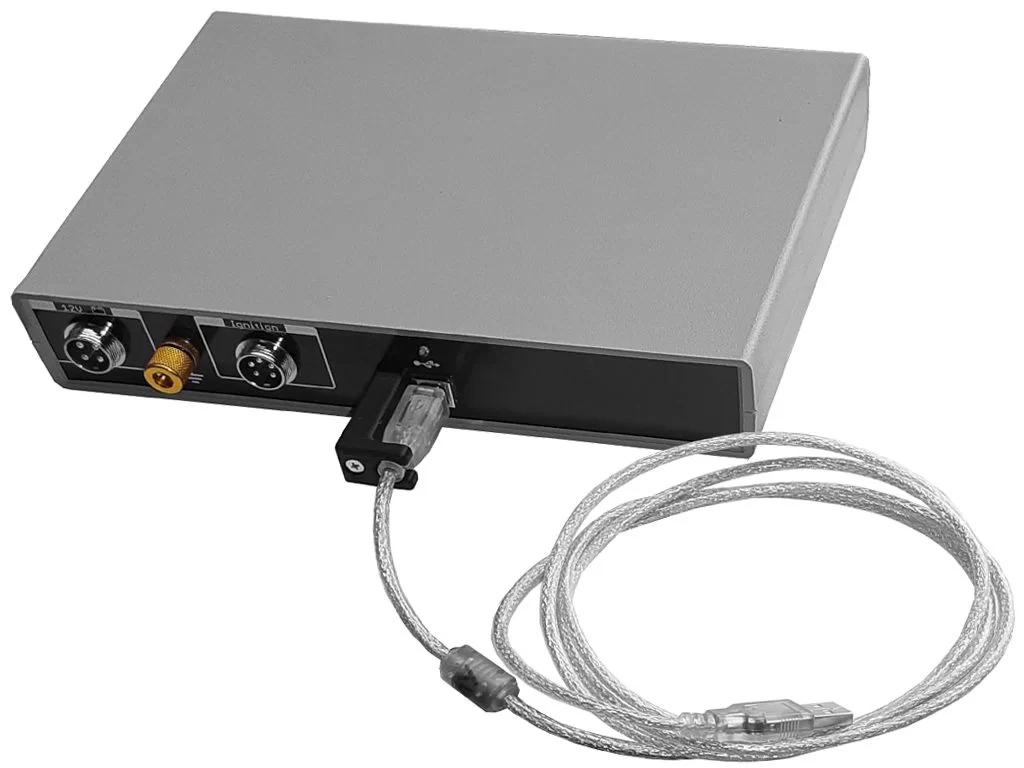

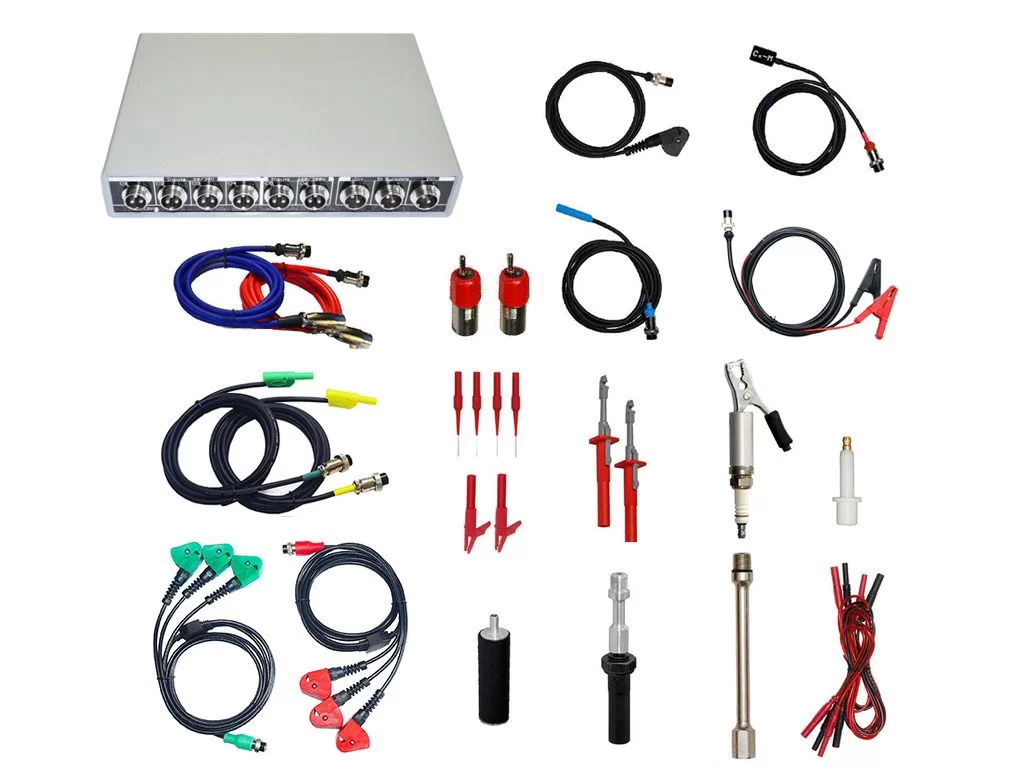

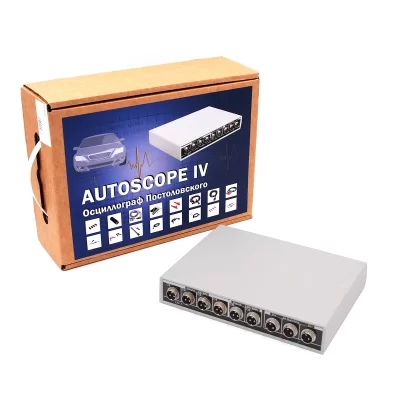

Осциллограф Постоловского USB AUTOSCOPE IV (Полная комплектация)
Хит
Артикул:
USB AUTOSCOPE IV
Нашли дешевле?
Запросить цену
Наши менеджеры обязательно свяжутся с вами и уточнят условия заказа
Цена действительна только для интернет-магазина и может отличаться от цен в розничных магазинах
Описание
USB Autoscope IV USB Осциллограф Постоловского (полная комплектация) цифровой осциллоскоп.
Преимущества осциллоскопа USB Autoscope IV по сравнению с USB Autoscope III
Режимы работы прибора
Прибор обеспечивает непрерывный режим оцифровки и передачи данных в компьютер. USB Autoscope IV работает под управлением программы USB Осциллограф.
Параметры ПО USB Осциллограф
- Служит для диагностики неисправностей электронных систем автомобилей и тестирования исполнительных механизмов бензиновых и дизельных двигателей.
- Прибор обеспечивает универсальную применяемость по автомобильным маркам.
- Оснащается гальванической развязкой измерительных цепей и шины USB.
Преимущества осциллоскопа USB Autoscope IV по сравнению с USB Autoscope III
- Интегрированный адаптер зажигания
- Встроенный блок питания 12В
- Повышение качества разъемов и кабелей
Режимы работы прибора
- Аналоговый осциллограф
- Цифровой анализатор

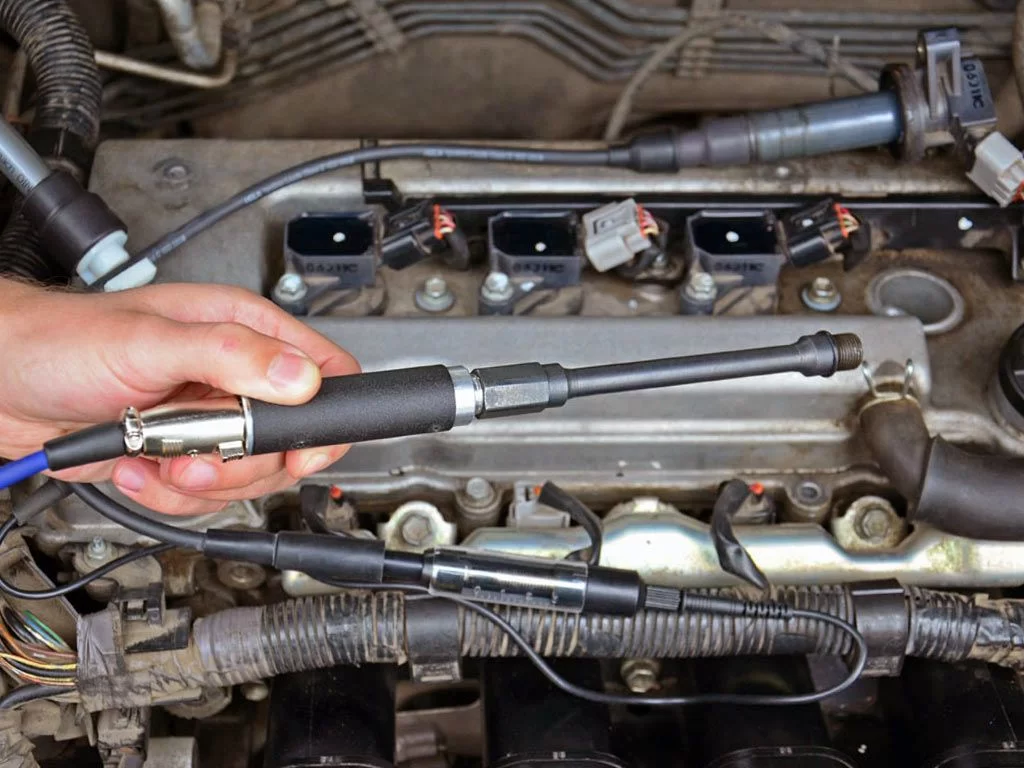

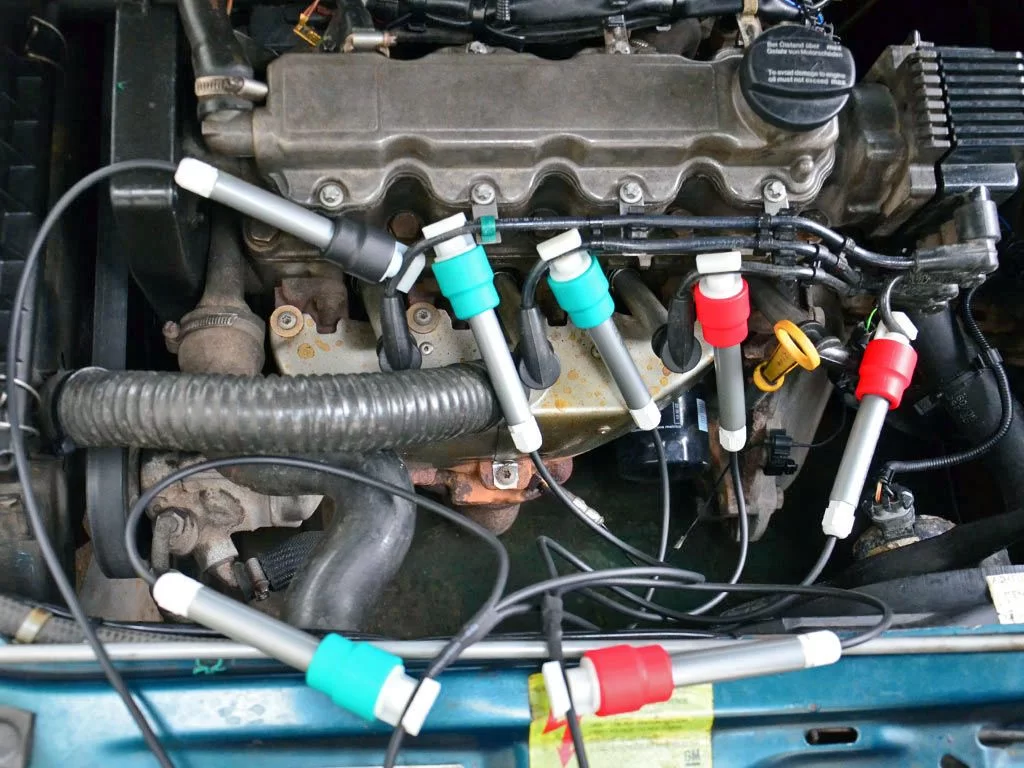

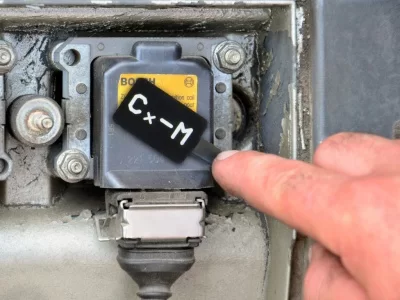

- Диагностика системы зажигания

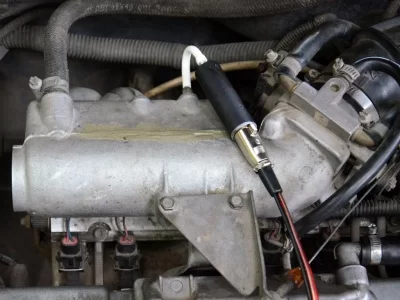

- График разрежения
- Диагностика системы газораспределения
- Установка угла опережения зажигания
- Определение временных параметров сигнала
- Измерение относительного расхода топлива
- Автоматический анализ осциллограмм
Режим аналогового осциллографа
| Количество аналоговых входов | 8 |
| Количество каналов осциллографа | 1, 2, 4, 8 (по выбору). |
| Разрешение АЦП | 12 бит |
| Диапазон измеряемого напряжения |
±6 / 30 V - 1-4й аналоговые входа; ±60 / 300 V - 5-6й аналоговый вход, 1-4й аналоговые входа при использовании внешних входных делителей напряжения 1:10; ±6 V - 7-8й аналоговые входа. |
| Максимальная частота оцифровки на канал |
в 1-но канальном режиме - 12,5 MHz; в 2-х канальном режиме - 5,0 MHz; в 4-х канальном режиме - 2,5 MHz; в 8-ми канальном режиме - 1,25 MHz. |
| Режим оцифровки | Непрерывный поток |
| Входное сопротивление | 1 MΩ |
| Дополнительные возможности |
Свободное переключение входных каналов (возможность подключения канала осциллографа к любому из физических входов "налету") |
Режим цифрового анализатора
| Количество входов цифрового анализатора | 9 |
| Диапазон входного напряжения для цифрового анализатора | 0…5,5V |
| Режимы | 2-х, 4-х, 8-и канальный анализатор |
| Максимальная частота оцифровки на канал |
в 2-х канальном режиме - 100 MHz; в 4-х канальном режиме - 50 MHz; в 8-ми канальном режиме - 25 MHz. |
| Входное сопротивление |
10 kΩ. > 1 MΩ при напряжениях (0…5 V); 510 Ω при выходе за диапазон |
| Максимальный обеспечиваемый со стороны устройства поток данных | 25MB/s |
| Ток потребления |
рабочий режим: не более 350mA режим ожидания: не более 60mA |
Прибор обеспечивает непрерывный режим оцифровки и передачи данных в компьютер. USB Autoscope IV работает под управлением программы USB Осциллограф.
Параметры ПО USB Осциллограф
| Основные возможности | режим отображения + запись + измерения в реальном масштабе времени одновременно |
| Количество каналов аналогового осциллографа | по выбору 1, 2, 4, (8) |
| Параметры развертки для режима аналогового осциллографа |
1-но канальный режим - 2 μS / Div. - 1 S / Div.; 2-х канальный режим - 5 μS / Div. - 1 S / Div.; 4-х канальный режим - 10 μS / Div. - 1 S / Div.; 8-ми канальный режим - 20 μS / Div. - 1 S / Div. с шагом 1-2-5. |
|
Параметры развёртки для режима цифрового анализатора |
2-х канальный режим - 0,2 μS / Div. - 0,2 S / Div.; 4-х канальный режим - 0,5 μS / Div. - 0,5 S / Div.; 8-ми канальный режим - 1 μS / Div. - 1 S / Div. с шагом 1-2-5. |
|
Параметры детализации по напряжению (только для режима аналогового осциллографа) |
для диапазона входных напряжений ± 6 / 30 V - 50 mV / Div. - 5 V / Div.; для диапазона входных напряжений ± 60 / 300 V - 0,5 V / Div. - 50 V / Div.; при использовании ёмкостного датчика - 500 V / Div. - 50 kV / Div. |
| Синхронизация в режиме аналогового осциллографа | по любому каналу, фронт, уровень, порог по уровню, порог по времени |
| Количество каналов цифрового анализатора | по выбору 2, 4, 8 |
| Параметры развертки для режима цифрового анализатора |
2-х канальный режим 0,2мкс/дел. - 0,2с/дел.; 4-х канальный режим 0,5мкс/дел. - 0,5с/дел.; 8-ми канальный режим 1мкс/дел. - 1с/дел. с шагом 1-2-5 |
| Синхронизация в режиме цифрового анализатора | по любому каналу, фронт |
|
Минимальное время записи (при условии наличия свободного дискового пространства) |
режим аналогового осциллографа: 1-но канальный режим (12,5MHz) - 170 сек; 2-х и 4-х канальный режим (10MHz) - 240 сек; режим цифрового анализатора - 85 сек. С уменьшением частоты дискретизации время записи увеличивается в пропорциональное количество раз |
| Максимальный размер файла |
режим аналогового осциллографа - 3GB; режим цифрового анализатора - 2GB |
| Измерительный инструментарий | max / min / среднее напряжение, разность напряжений, время, частота, скважность и фаза сигнала |
| Выходные форматы |
бинарный файл, графический файл в формате *.jpg, получение жёсткой копии осциллограммы при помощи печати |
| Дополнительные возможности |
Поддержка внешних встраиваемых программных модулей PlugIn для выполнения специфических тестов. Возможность создания пользовательских настроек для часто используемых режимов. Функция отображения значения измеряемой физической величины. С целью автоматизации анализа осциллограмм, встроена функция выполнения программой анализа осциллограмм по внешнему алгоритму, записанному в файлах скриптов анализатора. Возможность компрессии / декомпрессии "налету" при сохранении / чтении файла. Простейшие функции редактирования бинарного файла |
Дополнительные возможности ПО USB Осциллограф
- Мониторинг измерение и запись оцифрованного сигнала одновременно.
- Полное или частичное сохранение фрагмента сигнала в виде бинарного или графического файла или распечатан на принтер через встроенный USB разъем.
- Добавления временных маркеров с комментариями.
- Для автоматического анализа сигнала предусмотрена поддержка скриптов пользователя на базе VBScript или Jscript.
- Пользовательский скрипт может маркировать осциллограмму, формировать текстовые или графические отчеты по результатам анализа.
- Встроенные скрипты для анализа сигналов по RS232, PS/2, I2C, SPI спецификациям.
- Конструктор скрипта для анализа сигналов.
Минимальные требования к персональному компьютеру
| Процессор | Pentium IV 2GHz |
| Оперативная память | 1GB |
| Жёсткий диск | 10GB свободного дискового пространства, режим обмена не ниже UDMA 100 |
| Оптический привод | CD-ROM для инсталляции программного обеспечения |
| Интерфейс | USB 2.0 HI-SPEED |
| Видео карта | AGP или PCI Express |
| Монитор | SVGA |
| Операционная система | Windows XP, Vista, 7, 8 |
| Дополнительные требования |
Корпус компьютера целесообразно обеспечить заземлением либо применять ноутбук с электропитанием преимущественно от аккумуляторной батареи при отключенном сетевом адаптере. |
Технические характеристики
- Тестовое напряжение изоляции 3 kV в течение 1 минуты.
- Ёмкость изоляции не выше 70 pF.
- Сопротивление изоляции не менее 10 GΩ
